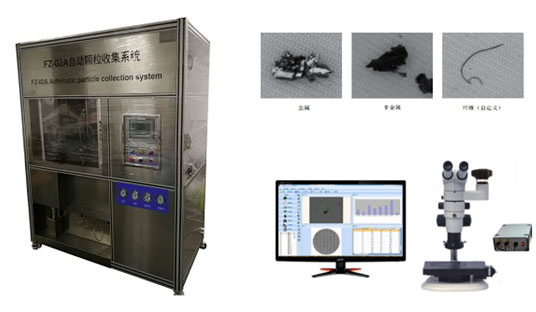

清洁度检测系统 >> 全自动零件清洗颗粒收集采样设备    * 详细信息 一．清洁度检测操作流程 滤纸称重（空白滤纸）→ 清洗取样 → 滤纸烘干（截留杂质后的滤纸）→ 滤纸冷却→ 滤纸称重 → 得到杂志重量 → 依据相应清洁度检测标准进行显微颗粒计数分析 → 区分金属颗粒非金属颗粒纤维颗粒 → 得到颗粒尺寸 → 出具数据图文报告      二 全自动零件清洗颗粒收集系统 1.1 压力清洗参数： 清洗压力：1 -5 Bar可调 1.2 设备性能参数： 1）清洗液循环过滤精度：0.2µm 2）清洗液回收过滤精度：支持5um，10um 3）适用检测滤膜:Ø47mm或Ø50mm二选一 (标准配置三级过滤) 1.3 功能描述 1）加排液  设备储液罐容量为20L，清洗液通过清洗槽向设备内部添加。清洗液需要更换时，通过喷枪排出清洗液。 2）压力喷射清洗 通过喷枪对待检产品以一定压力，角度进行清洗，萃取并采集残余颗粒。可以设定喷枪压力，具体需要根据不同产品的清洁度操作规范来进行。 3）液体实时回收 清洗零件后的清洗剂通过滤膜部件，及时将清洗液中零件表面颗粒污染物收集到检测滤膜表面后，液体通过内置的液体过滤器回收至储液罐，整个过程自动完成。   三 全自动清洁度测量分析系统 全自动清洁度测量分析系统是应用在汽车行业清洁度检测、液压润滑行业颗粒度检测的产品，具有专业性强，权威性高，测定结果的公认性高等优势。该系统符合ISO16232，VDA19，ISO4406，ISO4407,GB/T-20082 。 1、光学系统 日本进口尼康Nikon SMZ800研究级 平行光学显微镜 放大倍率：8X-80X连续变倍 可扩充倍率：5X-480X 变焦比：1：10， 工作距离：78mm 2、电动扫描台：HQ-101A高精度电动扫描台（日本信浓电机+台湾高精度丝杆） 分辨率：1um 重复性：+/-4um 行程：50mm*50mm 3、图像采集系统:进口工业相机 CCD芯片色彩还原性好，锐利度高，优于CMOS芯片工业相机 分辨率：1280*1024  USB3.0接口，全局快门 4、清洁度测量分析软件 1）对直径47毫米或50毫米的滤纸的有效过滤面积进行自动和高精度扫描，全自动图像拼接，全自动拍照。 2）对所拍摄的杂质，自动检测其数量，尺寸，形状等参数。 3）能自动区分出金属，非金属及纤维颗粒。 4）按照清洁度的国际标准：包括ISO16232以及客户自定义的标准，自动生成专的清洁度评级和分析报告。 点击：527   输出入日期：2018/3/29 【打印】 【关闭】
